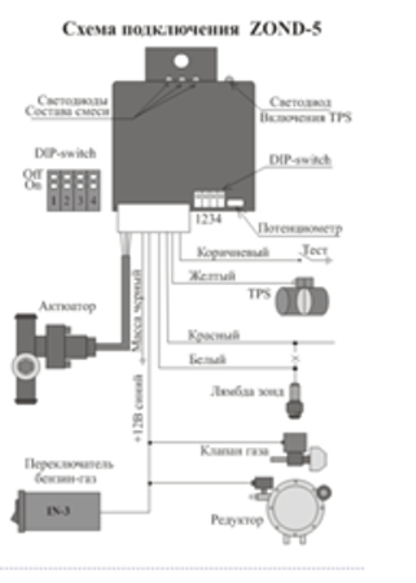

Предварительные настройки.

1. Выбрать тип лямбда зонда.Switch 4 Off 0 - 1 Вольт On 0 - 5 Вольт

2. Выбрать тип эмуляции лямбда зонда.Switch 2 Off импульсы 0,5Гц.On соединен с массой.Switch 3 Off работает Switch 2 On нет эмуляции

3. Switch1 дублирует соединение коричневого провода на массу .

4. Установить потенциометром уровень срабатывания TPS. Светодиод должен загораться при нажатии педали газа.Исходная конфигурация: Switch 1,2,3,4 в положении Off.

Рекомендации по общей настройке.

1. Соединить коричневый провод на массу. (Или switch 1 поставить в положение On). При этом актюатор займет среднее положение и, в дальнейшем, не будет участвовать в работе двигателя.

2. Прогреть двигатель до нормальной температуры.

3. Произвести настройку газового оборудования на холостом ходу. Можно воспользоваться показаниями светодиодов состава смеси, которые находятся на задней стенке устройства Zond-5. При этом постоянное свечение красного светодиода указывает на слишком богатую смесь, зеленого - на бедную. Настройка производится винтом состава смеси на газовом редукторе.

4. Аналогично произвести настройку при 2500 - 3000 об/мин. Настройка производится винтом регистра на актюаторе.

5. Повторить пункты 3 и 4 несколько раз.

6. Отсоединить коричневый провод от массы. (Или switch 1 поставить в положение Off). при этом устройство Zond-5 начнет автоматическую подстройку состава смеси
